Si tu operación ya tiene una quebradora y un molino, y aun así no estás recuperando suficiente mineral valioso, lo más probable es que te falte una mesa de concentración gravimétrica. Es el equipo que separa el oro, la plata o el mineral pesado del material de ganga — y hacerlo bien puede significar la diferencia entre un circuito rentable y uno en pérdidas.
En esta guía te explicamos qué es, cómo funciona, para qué minerales es la mejor opción y qué debes considerar antes de comprar una.
¿Qué es una Mesa de Concentración?

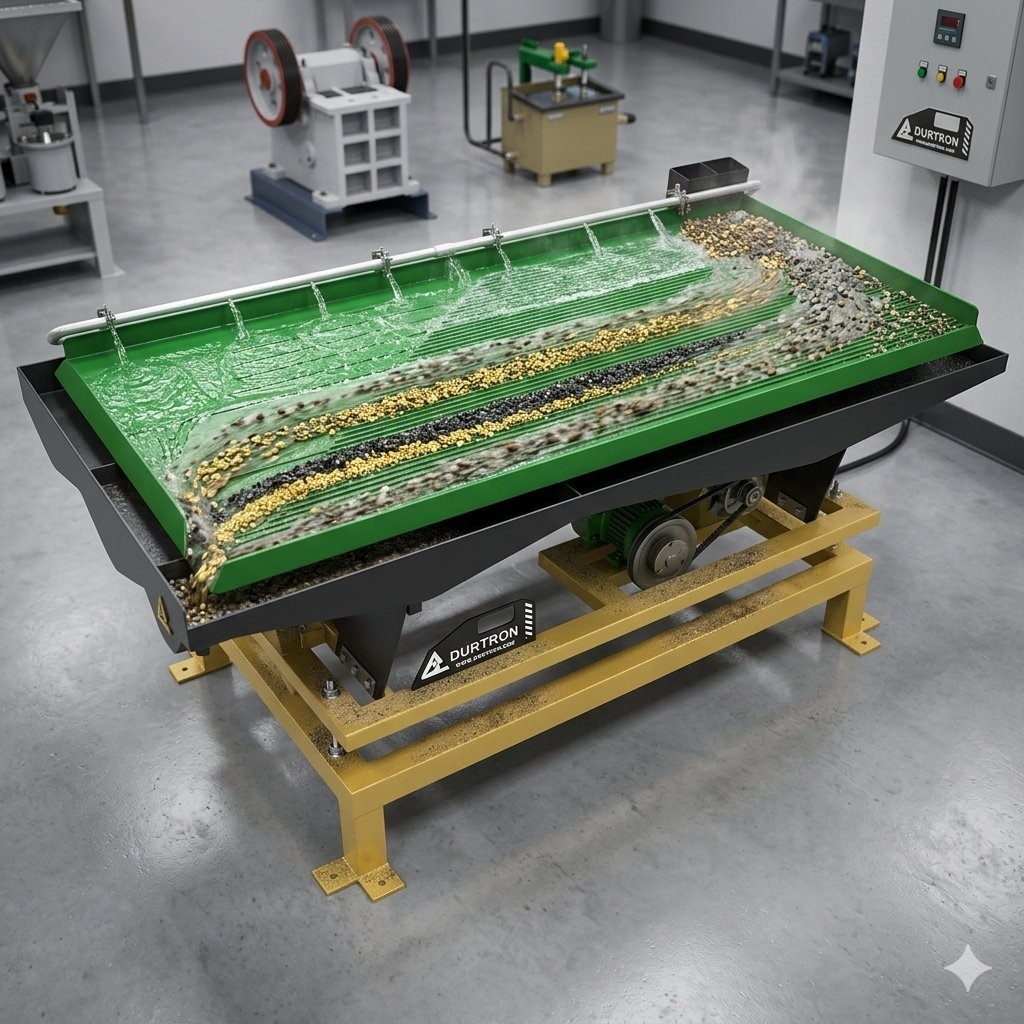

Una mesa de concentración (también llamada mesa gravimétrica, mesa vibratoria o mesa Wilfley) es un equipo de separación mineral que utiliza la diferencia de densidad entre partículas para separar el mineral valioso del material estéril (ganga).
El principio es el mismo que los mineros artesanales han usado por siglos con la batea: los minerales pesados (como el oro) se asientan al fondo mientras los materiales ligeros son arrastrados por el agua. La mesa de concentración automatiza y escala ese proceso de forma continua, con alta eficiencia y sin intervención constante del operador.
En México se le conoce también como mesa vibratoria de concentración, mesa gravimétrica o simplemente mesa Wilfley (nombre que proviene del inventor del diseño original en el siglo XIX). Todas se refieren al mismo equipo.
¿Cómo Funciona una Mesa de Concentración?
La mesa opera sobre cuatro principios físicos actuando simultáneamente:
- Vibración asimétrica: La mesa oscila en dirección longitudinal con un movimiento de avance lento y retroceso rápido, lo que hace que las partículas pesadas “caminen” hacia un extremo.
- Flujo laminar de agua: Una película delgada y controlada de agua fluye transversalmente sobre la superficie de la mesa, arrastrando las partículas más ligeras hacia el otro lado.
- Superficie ranurada (rifles): La cubierta de la mesa tiene una serie de listones paralelos (rifles) que crean turbulencia localizada, ayudando a mantener las partículas pesadas en el fondo mientras las ligeras pasan por encima.
- Inclinación ajustable: El ángulo de la mesa se regula para controlar la velocidad del flujo de agua y optimizar la separación según la granulometría del material.
El resultado es un abanico de concentración: el mineral más denso se acumula en una esquina (concentrado), el material intermedio forma una banda diagonal, y la ganga ligera sale por el lado opuesto (colas).
Zonas de separación en la mesa
| Zona | Material | Acción |
|---|---|---|
| Concentrado (esquina superior) | Mineral pesado (oro, sulfuros) | Recolección para procesos posteriores |
| Middlings (banda central) | Material mixto | Recirculación o reproceso |
| Colas (lado inferior) | Ganga ligera, cuarzo | Descarte o espesado |
Esta separación tan visual es una de las ventajas de la mesa: el operador puede ver en tiempo real cómo está trabajando el equipo y ajustar parámetros en minutos.
¿Para Qué Minerales es Ideal?
La mesa de concentración funciona bien cuando existe una diferencia significativa de densidad entre el mineral valioso y la ganga. Los mejores candidatos son:
Metales con alta densidad
- Oro nativo (densidad 15-19 g/cm³): Es el caso de uso más común. La mesa recupera partículas de oro libre desde 74 micras hasta varios milímetros.
- Plata nativa y sulfuros de plata (acantita, argentita)
- Mineral de plomo (galena, densidad ~7.6 g/cm³)
- Mineral de estaño (casiterita, densidad ~7.0 g/cm³)
- Wolframio (volframita, scheelita)
- Cromita (densidad ~4.5 g/cm³)
Casos donde la mesa aporta valor
- Circuitos de gravimetría previa a cianuro: Recuperar el oro libre antes del proceso de lixiviación reduce el consumo de cianuro y aumenta la recuperación total.
- Separación de sulfuros pesados: En circuitos de flotación, la mesa puede pre-concentrar el material antes de las celdas.
- Limpieza de concentrados: Elevar la ley del concentrado antes de la fundición.
Minerales donde la mesa tiene limitaciones
- Oro muy fino (submicras, -10 micras): Partículas tan pequeñas son difíciles de recuperar por gravimetría; se requiere flotación o amalgamación.
- Minerales de densidad similar a la ganga: Si la diferencia de densidad es menor a 1 g/cm³, la separación es ineficiente.
- Arcillas y materiales muy plásticos: Pueden ensuciarse y tapar los rifles, requiriendo limpieza frecuente.
Eficiencia Real: ¿Qué Recuperación Puedes Esperar?
En condiciones optimizadas, una mesa de concentración puede alcanzar:
- Recuperación de oro libre: 85-95% del oro en partículas mayores a 100 micras
- Factor de enriquecimiento: De 50:1 hasta 200:1 (dependiendo del mineral)
- Ley del concentrado: Hasta 500-800 g/t Au en circuitos bien calibrados
Importante: La eficiencia depende criticamente de la granulometría de alimentación. Cada mesa está diseñada para un rango de tamaño de partícula específico. Alimentar con material demasiado grueso o demasiado fino reduce drásticamente la recuperación.
Posición en el Circuito de Beneficio
La mesa de concentración normalmente va después de la molienda y antes del proceso hidrometalúrgico (si lo hay). En un circuito típico de pequeña minería de oro:
Mineral bruto
→ Quebradora de quijada (trituración primaria)
→ Circuito de molienda (molino de bolas o pulverizador)
→ Clasificación (criba / hidrociclón)
→ MESA DE CONCENTRACIÓN ← aquí
→ Concentrado (a fundición o lixiviación)
→ Colas (espesado y/o procesamiento adicional)En algunos circuitos se utilizan dos mesas en serie: la primera hace una concentración gruesa y la segunda limpia el concentrado para elevar su ley.
5 Criterios para Elegir la Mesa Correcta
1. Capacidad de Alimentación (ton/hora)
Las mesas de concentración tienen capacidades mucho menores a los molinos — esto es normal. El material ya sale molido y clasificado, por lo que el flujo másico es constante pero más controlado.
| Tamaño de mesa | Capacidad típica | Uso recomendado |
|---|---|---|
| Pequeña (0.5-1 m²) | 0.2-0.5 T/H | Piloto, laboratorio, pequeña minería |
| Media (2-3 m²) | 0.5-2 T/H | Pequeña y mediana minería |
| Grande (4.5-6 m²) | 2-4 T/H | Mediana minería, plantas de beneficio |
2. Granulometría de Alimentación
Este es el parámetro más crítico. Cada mesa tiene un rango óptimo de tamaño de partícula:
- Grueso (0.5-3 mm): Para mineral chancado sin moler completamente o gravillas
- Fino (74-500 micras): El rango más común en circuitos de oro y plata
- Ultrafino (-74 micras): Requiere mesas especiales de mayor frecuencia
Error frecuente: Alimentar una mesa con material de granulometría mixta (sin clasificar previamente). Esto reduce la recuperación hasta un 40% porque los parámetros de operación óptimos difieren para cada tamaño de partícula.
3. Densidad del Mineral Objetivo
La diferencia de densidad entre el mineral valioso y la ganga determina si la mesa es el equipo adecuado. Como referencia:
- Ganga (cuarzo, silicatos): densidad ~2.6-2.7 g/cm³
- Oro nativo: 15-19 g/cm³ → Diferencia enorme, mesa ideal
- Sulfuros de cobre: 4-5 g/cm³ → Mesa útil como pre-concentración
- Fluorita: 3.1 g/cm³ → Diferencia marginal, evaluar otro proceso
4. Flujo de Agua Disponible
La mesa requiere agua limpia para operar. Necesitarás:
- Agua de proceso: 1-3 m³/hora dependiendo del tamaño de mesa
- Recirculación: Idealmente, instalar un sistema de recirculación para reducir el consumo total
- Calidad del agua: No debe contener arcillas ni sólidos gruesos que contaminen la alimentación
5. Facilidad de Ajuste y Operación
A diferencia del molino o la quebradora, la mesa requiere ajustes frecuentes según el material del día:
- Inclinación longitudinal y transversal
- Caudal de agua
- Frecuencia y amplitud de vibración
- Posición de los separadores de productos
Un operador capacitado puede optimizar la separación visualmente. Asegúrate de que el proveedor ofrezca capacitación en el arranque.
Errores Comunes al Operar una Mesa de Concentración
🔴 Alimentar sin clasificar: Material de distintos tamaños mezclados produce separación deficiente. Siempre usa un hidrociclón o criba antes de la mesa.
🔴 Flujo de agua irregular: Variaciones en el caudal de agua arrastran el mineral pesado hacia las colas. Usa una bomba con flujo constante y válvulas de control.
🔴 No registrar los parámetros de operación: La mesa óptima para mineral del lunes puede no serlo para el del viernes si la ley cambia. Lleva un registro de ajustes y resultados.
🔴 Ignorar el mantenimiento de los rifles: Los rifles desgastados o dañados forman zonas muertas en la mesa donde no hay separación. Revisa y reemplaza periódicamente.
🔴 Esperar recuperación perfecta en un solo paso: Una mesa bien calibrada no es el final del proceso. El concentrado intermedio (middlings) debe reprocesarse para maximizar la recuperación total.
¿Necesito una Mesa de Concentración o un Proceso Diferente?
| Si tu situación es… | Considera… |
|---|---|
| Oro libre visible, material ya molido | Mesa de concentración directamente |
| Oro fino diseminado en sulfuros | Mesa + flotación o cianuración |
| Material con mucha arcilla | Lavado previo + clasificación antes de la mesa |
| Capacidad mayor a 10 T/H | Múltiples mesas en paralelo |
| Presupuesto muy limitado | Mesa pequeña + reproceso manual de middlings |
¿Cómo Puede Ayudarte Durtron?
En Durtron fabricamos mesas de concentración gravimétrica diseñadas para las condiciones reales de la pequeña y mediana minería en México: altitudes elevadas, materiales variables, operadores con o sin experiencia previa en gravimetría.
Nuestras mesas están disponibles en distintos tamaños según tu capacidad y el material que procesas. Podemos orientarte desde la selección del equipo hasta la integración en tu circuito existente.
Si tienes un circuito de molienda y quieres saber si una mesa de concentración mejoraría tu recuperación, escríbenos por WhatsApp con una descripción de tu material y tu capacidad actual — te respondemos con una recomendación técnica real.
